DP17408 等强度梁实验台的详细资料

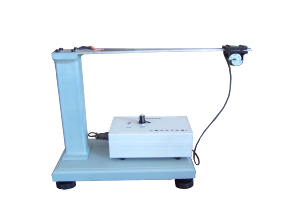

等强度梁实验台 型号：DP17408

一、 等强度梁实验台用途：
本装置是为材料力学实验设计的。在此装置上可完成的实验有：
1、测量电桥应用实验
2、等强度梁应变测定实验
3、动态应变试验
二、 等强度梁实验台特点
该装置体积 外型尺寸365×120×240），重量（约4Kɡ），砝码加载（每级200克，共四级），操作轻便，加载准确，不易损坏，便于保管和使用。
一、构造
结构由等强度梁座体；等强度梁；等强度梁上下表面粘贴有5片应变片；加载砝码；水平调节螺钉组成。等强度梁的变形由砝码加载产生，用等强度梁上已粘贴好的应变片可完成测量电桥应用实验和等强度梁应变测定实验；等强度梁采用低碳钢材料，其弹性模量E=206GPa左右,μ=0.28 应变片K值=2.080，电阻值120欧姆左右
四、技术指标
1.等强度梁实验台加载力 7.8N（0.8kg）
2.等强度梁实验台断面应力  ≥19MPa
3.等强度梁实验台应力误差≤5%
4.等强度梁实验台试件尺寸345*46*5 （毫米）
5.等强度梁材料参数：E=206GPa左右（弹性模量），0.28（泊松比）左右
6.等强度梁有效段的斜率：tga=0.0766
五、可进行动态实验测试
1.配调速器和偏心电机可用于动态应变测量的激振源
2.（需自配动态电阻应变仪）测量动态应变
