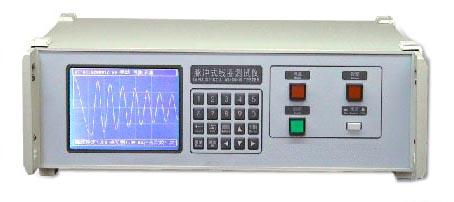

数字式匝间仪采用A/D转换技术，可实时观察低感抗线圈波形上升沿
|
|
|
|
的细微变化，对通常难以测试的低感抗线圈(>1μH)也能快
|
|
|
|
|
·
|
内置精度IGBT高压开关电源，MCU程控自动调压，确保测
|
|
|
试过程不受外界电网电压波动突变影响
|
|
|
|
|
·
|
具有手动模式目测判别，波形缩放随心所欲、自动模式判别快速、准确
|
|
·
|
采用技术制造的高压可控硅模块（而非充气氢闸管）作为高压开关器件， 大幅降低用户使用成
|
|
|
本，提高稳定性、可靠性， 不需预热等待，开机即可正常工作
|
|
·
|
采用抗强干扰电路结构， 仪器安全稳定工作
|
|
·
|
整机采用标准化、模块化设计
|
|
·
|
双重密码管理权限任意设定、解除，便于用户管理
|
|
·
|
可提供多种组合功能
|
|
|
|
·
|
A/D 转换速率可选，高40MHz
|
|
·
|
波形存储数目可选，多800种
|
|
·
|
电晕放电量可选
|
|
·
|
电枢任意片数线圈绕组自动测试仅需0.5-2秒钟
|
|
·
|
多绕组线圈一次性测试功能可选
|
|
·
|
上位机联机进行批量试品工艺偏差分析功能可选
|
|
|
|
数字式匝间仪参数
|
|
型 号
|
DP14133 -3B
|
DP14133 -5B
|
DP14133 -10B
|
|
额定输出电压峰值
|
3000V
|
5000V
|
10kV
|
|
输出峰值电压范围
|
150-3000V
|
250-5000V
|
1-10kV
|
|
额定输出能量
|
≤45mJ
|
≤125mJ
|
≤0.5J
|
|
峰值电压测试精度
|
±5%
|
|
波前时间
|
0.2μS(标准配置)
|
|
试验时间(自动模式)
|
短约0.3S
|
|
存储波形能力
|
80种(标准配置) 多800种(可选)
|
|
A/D转换器
|
字节长度:8位，转换速率：100nS 50nS、25nS
|
|
液晶显示屏
|
240×320点阵，5.7'
|
|
输入电源
|
AC220V±10%，50Hz
|
|
额定输入电源容量
|
30VA
|
40VA
|
|
外形尺寸(mm)
|
宽×高×长=430×132×360(19'×3U标准机箱)
|
430×176×440
|
|
重 量
|
约10kg
|
约13kg
|
|
使用环境条件
|
环境温度:0-40°C 环境湿度:≤85%(环境温度为40°C时)
|
|
功能及参数
|
按用户要求定制
|
|
|
DP14133 系列数字式匝间仪 -选型表
|
|
型号
|
订货号
|
功能描述
|
|
DP14133 -3B
|
3BC208012
|
0.15-3KV 20MHZ 不倒换
|
|
DP14133 -3B
|
3BC208013
|
0.15-3KV 20MHZ 不倒换 有磁平衡
|
|
DP14133 -3B
|
3BC208012-6
|
0.15-3KV 20MHZ 倒换 加大容量
|
|
DP14133 -3B
|
3BC203212-5
|
0.15-3KV 20MHZ 全功能
|
|
DP14133 -3B
|
3BC203222-5
|
0.15-3KV 20MHZ 全功能 带气阀控制
|
|
DP14133 -5B
|
5BC208012
|
0.25-5KV 20MHZ 不倒换
|
|
DP14133 -5B
|
5BC208013
|
0.25-5KV 20MHZ 不倒换 有磁平衡
|
|
DP14133 -5B
|
5BC208012-6
|
0.25-5KV 20MHZ 倒换
|
|
DP14133 -5B
|
5BC203212-5
|
0.15-5KV 20MHZ 全功能
|
|
DP14133 -5B
|
5BC203222-5
|
0.25-5KV 20MHZ 全功能 带气阀控制
|
|
|
|
