产品名称：	DP13883 罐底焊缝真空检测盒
产品型号：	DP13883
品牌：	59
产品数量：
产品单价：	面议
日期:	2024-09-12

DP13883 罐底焊缝真空检测盒的详细资料

罐底焊缝真空检测盒 型号：DP13883

一、罐底焊缝真空检测盒适用于真空试漏法

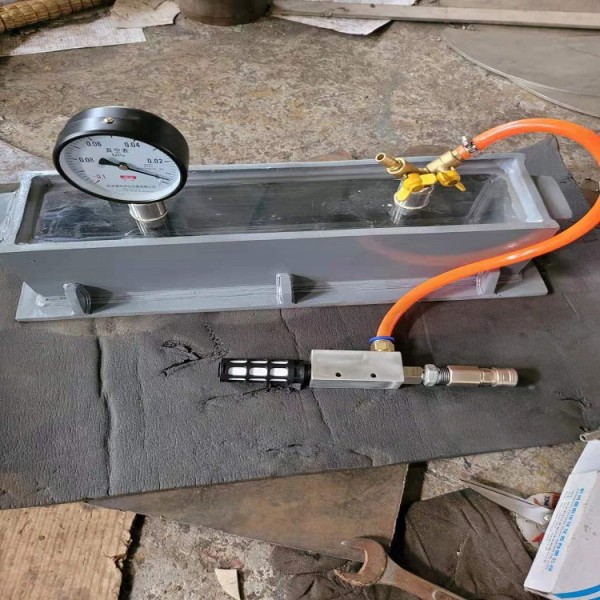

   真空检漏盒采用薄板做成无底的长方形盒子，盒顶镶嵌一块厚玻璃，盒底四周边沿包有不透气的海绵橡胶，使盒子扣在底板上。盒内用反光的白漆涂刷。盒子上装抽气短管和进气阀。试验焊缝时，先在焊缝上涂肥皂水，再将真空盒扣上，用真空泵将盒内抽成55kPa的真空度，在-70KPa以上;观察盒内有无气泡出现，如有气泡，应作出标志加以焊补。

 罐底焊缝真空检测盒抽空器常被用来检查油罐焊缝，是圆周焊接部分，不常用于整个罐底。

 罐底焊缝真空检测盒抽空器安装在真空箱外,通过0.5MPa的压缩空气产生一定的负压值,一般在-70KPa以上,实现焊缝的真空检漏试验

二、抽空器结构:
   罐底焊缝真空检测盒是一个三通结构,吸气口垂直或采用一定角度都可,一般材质为碳钢,接口规格为4分外丝联接;出口联通大气;负压值在-70KPa以上,适用于真空盒试验装置;

三、真空检测盒使用方法：

1、如用户有真空泵抽真空的话，可直接选用检测盒即可，不用真空喷射器；

2、如采用压缩空抽真空检测的话，必须采用检测盒和真空喷射器一起使用；

3、检测盒底部采用真空橡胶密封条进行密封。

4、焊缝检测长度600mm。

5、检测盒视窗为钢化玻璃。

6、检测盒配有放气阀（1/2")、真空表（Y-60）。

7.尺寸 ：750*250*150或550*180*142
