DP17445 场效应管测试仪的详细资料

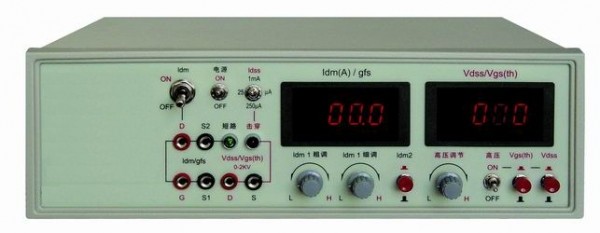

场效应管测试仪型号：DP17445

场效应管测试仪概述  
 功率场效应管测试仪是全数字显示式功率场效应管参数测试装置，可用于标称 电流约在2-8，功率在300W以内的N沟导功率场效应管主要参数的测试。它可以准确测量击穿电压 VDSS、栅开启电压VGS（th）和放大性参数跨导Gfs，是跨导Gfs的测试电流可以达到50A，由于采用脉冲电流测试法，即使在大电流测试时也不会对被测器件成任何损坏，可以在大电流状态下对场效 应管行参数致性的测试（配对）；仪器全可用于同等电流等的IGBT参数的测量；仪器还是台性 能电子元器件耐压测试装置，其测试耐压时的漏电流有1mA、250uA、25uA 三挡可以选择。仪器 主要用于功率场效应管和IGBT的质量检验、参数的配对及其它电子元器件的耐压测试之用。仪器分N沟导型 测试仪和P沟导型测试仪两种。

二、场效应管测试仪主要技术性能   
 1、击穿电压VDSS测量范围： 0—1999V， 精度：≤2.5% 。  
 2、IDSS可分三挡选择： 1mA、250uA、25uA 。
 3、栅开启电压VGS（th） 测量范围： 0—10V。 精度：≤5% 。
 4、Gfs跨导测试电流Idm：不小于1—50 A连续可调， 精度：≤10 % 。  
 5、Gfs跨导测试范围：1—100 。
三、场效应管测试仪主要测试功能  
1、功率场效应管的击穿电压VDSS、栅开启电压VGS(th)、跨导Gfs的测试。  
2、IGBT的击穿电压V(BR)ces、栅开启电压VGE(th)、跨导Gfs的测试。
3、功率场效应管和IGBT在50A以下的任意电流状态下致性的测试，可用于配对。
4、对其它大电流和功率的场效应管及IGBT的测试：（见下面介绍）。
5、各类晶体三管、二管、稳压管击穿电压的测试。
6、压敏电阻电压的测试等。
