DP-KY60 活塞式压力计的详细资料
活塞式压力计 型号：DP-KY60
一、活塞式压力计用途
0.05活塞式压力计（以下简称压力计）用于检定0.2活塞式压力计及压力表。
二、活塞式压力计工作原理与基本结构
压力计的工作原理是基于活塞本身重量和加在活塞上的砝码重量，作用在活塞面积上所产生的压力与液压容器内产生的压力相平衡。

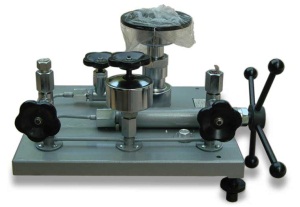

压力计系由检验泵和测量系统两部分组成。见图。
检验泵部分包括手摇泵⑾、油杯⑼及两个阀⑹和⑺。在阀⑹和⑺上装有两端锁母，用以连接被检验的压力表。测量系统主要由一个经过研磨后具有截面的活塞，活塞直接承受底盘上的砝码重量。
|
参数 |
单位 |
压力值 |
||||
|
|
|
0.6MPa |
6MPa |
25MPa |
60MPa |
|
|
测量上 |
MPa |
0.6 |
6 |
25 |
60 |
|
|
测量下 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
|
|
活塞公称面积 |
cm² |
1 |
0.5 |
0.2 |
0.1 |
|
|
底盘及活塞 |
公称 质量 |
kg |
0.4 |
0.5 |
1 |
1 |
|
|
产生的压力 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
|
砝码 |
公称 质量 |
kg |
0.1；0.5 |
0.5；2.5 |
1；5 |
1；5 |
|
|
产生的压力 |
MPa |
0.01；0.05 |
0.1；0.5 |
0.5；2.5 |
1；5 |
|
|
数量 |
个 |
6；10 |
4；11 |
4；9 |
4；11 |
|
两端锁母 |
|
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
|
|
重量 |
kg |
35 |
65 |
85 |
95 |
|
|
工作液体 |
|
变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克
|
癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克 |
|||
