DP-S2.5 活塞式压力真空计的详细资料

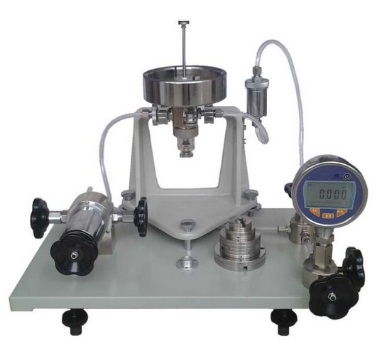

活塞式压力真空计 型号：DP-S2.5

一、活塞式压力真空计用途
DP-S2.5型活塞压力计（以下简称压力计）用作检验-0.1-0.25MPa范围内的0.16，0.25和0.4 压力表。
压力精度为0.05、0.02，工作介质为气体
二活塞式压力真空计、工作原理与基本结构
活塞系统和加在活塞上的砝码的作用在活塞有效面积上所产生的压力作为标准压力，通过管路的共作介质，将压力传递到压力表。
在压力计底座上有活塞系统，微调器和五个阀。
测量压力时，活塞系统应在图示位置，阀1的接嘴上接压缩空气源（压力≥0.25MPa但过0.4MPa时）应接减压装置；或手遥控器加压泵，气体进入微调器，然后通过阀3与被测压力表连通，通过阀4作用在活塞下端面上，通过阀5对油杯，上表面施加压力，以润滑和密封活塞处。
测量真空时，活塞系统应从前面绕水平轴转动180°并锁紧，气源接嘴上接真空泵或手摇真空泵，通过上述管路与被检真空表接通并作用在活塞上端面，此时应关闭阀5，并打开油盖杯上盖与大气相通，一便得到零位。
仪器活塞系统中承重杆和滚花螺母重为0.051kg,取时先逆时针旋转花螺母，再用中指和食指反方向握紧滚花螺母，垂直顺时针用力向上滑动产生一个冲击力，从而带动承重杆一起拔下。
