DP-2800B 非接触式接地电阻在线检测仪的详细资料

非接触式接地电阻在线检测仪 型号：DP-2800B



一．非接触式接地电阻在线检测仪简介

DP2800B、DP2800C非接触式接地电阻在线检测仪为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS232、RS485有线通信或GSM无线通信传输数据，实现远程在线监测。

二．非接触式接地电阻在线检测仪型号区别

型 号  区别说明

DP2800B 检测仪无显示，需要组建网络使用。

DP2800C 检测仪自带LCD显示、警设置、声光警指示。可安装使用，也可以组建网络使用。

DP2800-WD 有线网络系统，RS232+RS485通讯，适合于1500米内近距离组网。

DP2800-WS 无线网络系统，RS232+RS485+GSM通讯，适合于远距离监测。

功 能 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测

电 源 检测仪：6VDC～9VDC，50mA Max.

有线网络通讯器：6VDC，30mA Max.

无线网络通讯器：9VDC，150mA Max.(内置GSM模块)

电阻量程 0.01Ω～200Ω

分辨率 0.001Ω

显示范围 0.00Ω～500Ω

精 度 ±2%rdg±3dgt(20℃±5℃，70%RH以下)

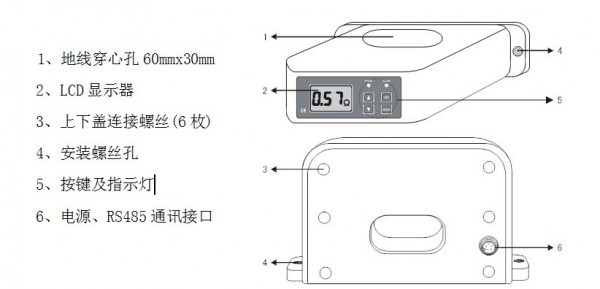

地线穿孔尺寸 60mm×30mm，闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆)

溢出指示 显示值大于500Ω时，系统软件和LCD显示“OLΩ”符号

连 接 线 1条，长1米(5芯线)

接线标识 红/棕色---电源输入正；黑色---电源输入地；

蓝色---RS485信号正；灰色---RS485信号负；

白---屏蔽地；

(电源输入地与屏蔽地可以短路连接)

通讯方式 有线网络：RS232、RS485通信协议

无线网络：RS232、RS485、GSM通信协议

网络点数 有线网络：1～255个接地点，可扩展

无线网络：1～100个接地点，可扩展

通讯距离 有线网络：约1500米，可扩展

无线网络：不限制

警指示 DP2800B：系统软件警指示

DP2800C：检测仪声光报警和系统软件报警指示

警设置 DP2800B：系统软件设置

DP2800C：检测仪面板设置，系统软件设置

数据显示 DP2800C：4位LCD直接显示，系统软件显示

DP2800B：系统软件显示

LCD尺寸 47mm×28.5mm

外形尺寸 检测仪：175mm×170mm×130mm

有线网络通讯器：140mm×105mm×75mm

无线网络通讯器：230mm×160mm×105mm

安装螺丝孔尺寸 Φ8mm

质量检测仪：    960g；有线网络通讯器：650g；无线网络通讯器：1300g

工作温湿度    -20℃～55℃；20％RH～90％RH

温湿度误差    不过5%

换   档    全自动换档

地线干扰电流  应避免

外部磁场      ＜40A/m

外部电场      ＜1V/m

单次测量时间 约0.5秒

工作电流检测仪：50mA Max.

有线网络通讯器：30mA Max.

无线网络通讯器：150mA Max.

防爆标志 Ex ia ⅡB T3 Ga

安   装 地线穿心通过检测仪中心孔

防护 电路板、传感器封闭

安装要求 避免雨淋、防水浸安装

供电方式 外部提供电源或太阳能电池板加蓄电池供电

选 购 件 不锈钢保护箱：具有防雨、防尘、防盗、防碰撞功能，为检测仪提供可靠保护；可放置蓄电池，为检测仪提供电源；箱体尺寸：320x210X190mm ，穿孔尺寸：52X22mm

蓄电池：6V12AH，为检测仪提供电源，蓄电池安装在保护箱内。

太阳能电池板：6V/15W给蓄电池充电。
