DP-QSY 离心泵气蚀实验台的详细资料

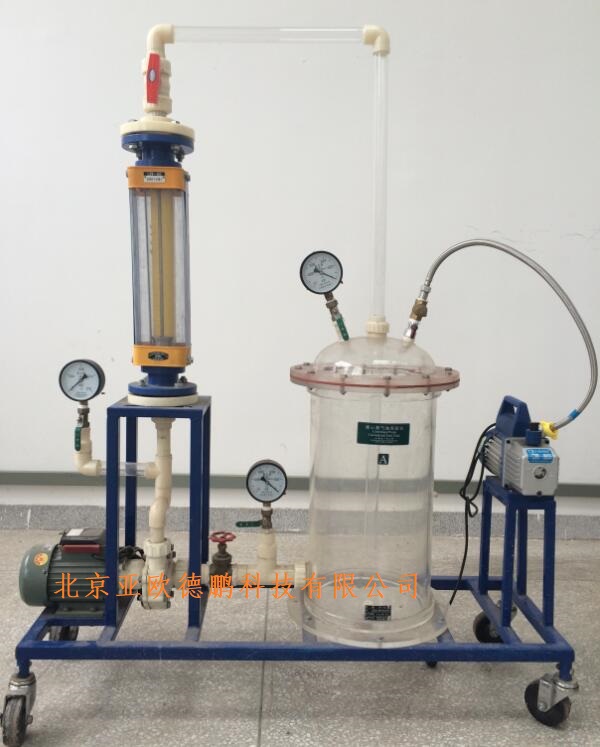

离心泵气蚀实验台 型号：DP-QSY

一.  离心泵气蚀实验台实验目的
进行离心泵汽蚀实验。
二.离心泵气蚀实验台技术指标
1.运行环境：温度0-40℃，相对湿度：≤90%RH，可连续操作。
2.工作电源AC220V、50Hz，单相三线制，功率750W，

3.装置外形尺寸：长*宽*高1700*600*1600mm。
三.离心泵气蚀实验台主要配置及参数
1.离心泵1台：配置变频器，转速可调。
2.真空泵，1台。
3.稳压罐：透明有机玻璃材质，压力1兆帕，配置刻度尺、放空阀，放气阀和压力表。
4.离心泵真空表和出口压力表。
5.涡轮流量计1台。
6.ABS管道，闸阀。
7.气管。
8.压力传感器及显示系统，包含数据采集，存储，显示，USB保存及读取功能。
9.彩色触摸式液晶显示屏：10英寸，所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化。
10.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
11.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为向轮带禁锢脚）。
12.提供实验报告测试样本（作调试验收标准）。
